หม้อแปลงไฟฟ้า 3 เฟส

หม้อแปลงไฟฟ้า 3 เฟส คืออะไร?

หม้อแปลงไฟฟ้า 3 เฟส (3 Phase Transformer) คืออุปกรณ์ที่ใช้ปรับระดับแรงดันไฟฟ้ากระแสสลับสามเฟส ให้เหมาะสมกับการทำงานของมอเตอร์ เครื่องจักร และอุปกรณ์ไฟฟ้าในโรงงานและอาคารขนาดใหญ่ เป็นส่วนสำคัญของระบบไฟฟ้ากำลังที่ช่วยให้การส่งและจ่ายพลังงานมีประสิทธิภาพและปลอดภัย

ความสำคัญของหม้อแปลงไฟฟ้า 3 เฟส

หม้อแปลงไฟฟ้าชนิดนี้มีบทบาทในการปรับแรงดันให้สอดคล้องกับข้อกำหนดของเครื่องมือและระบบไฟฟ้า ใช้งานอย่างแพร่หลายในโรงงานอุตสาหกรรม อาคารสำนักงาน ศูนย์ข้อมูล และระบบจัดเก็บพลังงาน เพื่อควบคุมคุณภาพแรงดัน ลดการสูญเสีย และช่วยปกป้องอุปกรณ์ปลายทางจากสภาวะผิดปกติ

หลักการทำงานของหม้อแปลงไฟฟ้า 3 เฟส

หม้อแปลงไฟฟ้า 3 เฟส ทำงานบนหลักการเหนี่ยวนำซึ่งกันและกัน (Mutual Inductance) เช่นเดียวกับหม้อแปลงทั่วไป แต่มีสามชุดวงจรสำหรับเฟสแต่ละเฟส ประกอบด้วยขดลวดปฐมภูมิ (Primary Winding) และขดลวดทุติยภูมิ (Secondary Winding) ในแต่ละเฟส เมื่อมีกระแสไฟฟ้ากระแสสลับไหลในด้านปฐมภูมิ จะเกิดสนามแม่เหล็กในแกนเหล็กและเหนี่ยวนำแรงดันไปยังด้านทุติยภูมิ

หม้อแปลงไฟฟ้าชนิดนี้สามารถออกแบบให้เป็นแบบเพิ่มแรงดัน (StepUp Transformer) หรือแบบลดแรงดัน (StepDown Transformer) ตามลักษณะการใช้งาน และอาจติดตั้งอุปกรณ์ป้องกันเพิ่มเติม เช่น ระบบป้องกันกระแสเกิน ป้องกันไฟฟ้าลัดวงจร และเซ็นเซอร์ตรวจวัดอุณหภูมิ เพื่อเพิ่มความปลอดภัยในการเดินระบบ

ประเภทและรูปแบบของหม้อแปลงไฟฟ้า 3 เฟส

หม้อแปลง 3 เฟสสามารถจำแนกตามลักษณะการใช้งานและรูปแบบการต่อวงจรได้หลายแบบ เช่น

ตามหน้าที่การใช้งาน แบบเพิ่มแรงดันสำหรับระบบส่งกำลัง และแบบลดแรงดันสำหรับระบบจ่ายไฟในโรงงานหรืออาคาร
ตามรูปแบบการต่อวงจร เช่น การต่อแบบเดลต้า (ΔΔ), เดลต้าสตาร์ (ΔY), สตาร์เดลต้า (YΔ) เลือกใช้ตามมาตรฐานและความต้องการของระบบไฟฟ้า
ตามฉนวนและการระบายความร้อน เช่น แบบใช้น้ำมันเป็นฉนวนและช่วยระบายความร้อน (OilFilled) และแบบแห้ง (DryType) ที่ใช้ฉนวนแข็งและอากาศเป็นตัวระบายความร้อน

ตารางเปรียบเทียบหม้อแปลงไฟฟ้า 3 เฟสแบบน้ำมันและแบบแห้ง

หัวข้อเปรียบเทียบ	หม้อแปลงไฟฟ้า 3 เฟส แบบน้ำมัน	หม้อแปลงไฟฟ้า 3 เฟส แบบแห้ง
สื่อฉนวนและการระบายความร้อน	ใช้น้ำมันหม้อแปลงเป็นฉนวนและช่วยระบายความร้อน	ใช้ฉนวนแข็งและอากาศระบายความร้อน ไม่มีน้ำมัน
การติดตั้ง	มักติดตั้งภายนอกอาคาร หรือห้องหม้อแปลงเฉพาะ	เหมาะสำหรับติดตั้งภายในอาคารและพื้นที่ที่ต้องการลดความเสี่ยงจากน้ำมัน
ความปลอดภัยจากไฟไหม้	มีความเสี่ยงจากการรั่วและการติดไฟของน้ำมัน ต้องมีมาตรการป้องกัน	ความเสี่ยงไฟไหม้น้อยกว่า เพราะไม่มีน้ำมันเป็นเชื้อเพลิง
ค่าบำรุงรักษา	ต้องตรวจสอบระดับและคุณภาพน้ำมันเป็นประจำ	ค่าบำรุงรักษาโดยรวมต่ำกว่า ไม่ต้องดูแลน้ำมัน
ต้นทุนโดยประมาณ	ต้นทุนต่อ kVA มักต่ำกว่าสำหรับงานกำลังสูง	ต้นทุนต่อ kVA สูงกว่า แต่เหมาะกับงานในอาคารและพื้นที่จำกัด
การใช้งานที่เหมาะสม	สถานีไฟฟ้า โรงงานกลางแจ้ง ระบบส่งและจ่ายกำลัง	อาคารสำนักงาน โรงพยาบาล ศูนย์การค้า อาคารสูงและระบบในอาคาร

คำถามที่พบบ่อยเกี่ยวกับหม้อแปลงไฟฟ้า 3 เฟส

หม้อแปลงไฟฟ้า 3 เฟสเหมาะกับงานประเภทใด?

เหมาะกับงานที่ใช้กำลังไฟฟ้าสูงและโหลดต่อเนื่อง เช่น โรงงานอุตสาหกรรม ระบบมอเตอร์สามเฟสขนาดใหญ่ อาคารสำนักงานขนาดใหญ่ ศูนย์การค้า และระบบสาธารณูปโภค

ต่างจากหม้อแปลงไฟฟ้า 1 เฟสอย่างไร?

รุ่น 3 เฟสออกแบบมาสำหรับระบบสามเฟส รองรับโหลดสูงและให้แรงบิดคงที่สำหรับมอเตอร์อุตสาหกรรม ในขณะที่หม้อแปลงไฟฟ้า 1 เฟสใช้กับโหลดกำลังไม่มาก เช่น บ้านพักอาศัย หรืออาคารขนาดเล็กที่ใช้ระบบเฟสเดียวเป็นหลัก

ควรเลือกขนาด kVA ของหม้อแปลงไฟฟ้า 3 เฟสอย่างไร?

ให้รวบรวมกำลังไฟฟ้าของโหลดสามเฟสทั้งหมดที่ต้องใช้งานจริง เผื่อสำรองสำหรับการขยายในอนาคต จากนั้นเลือกค่ากำลังของหม้อแปลงที่สูงกว่าค่ารวมเล็กน้อย เพื่อลดความเสี่ยงการทำงานเกินกำลังและช่วยยืดอายุการใช้งานของหม้อแปลงและอุปกรณ์ในระบบ

Overview

3P AUTO ขนาดหม้อแปลงไฟฟ้า 3 เฟส แบบออโต ( AUTO TRANSFORMER )




MODEL	ขนาด	INPUT 380V.	OUTPUT 200V.	OUTPUT 220V.	ขนาดหม้อแปลงเปลือย	ขนาดหม้อแปลงลงตู้
	KVA.	curent (Amps)	curent (Amps)	curent (Amps)	*กว้าง ยาว * สูง ( ชม. )**	*กว้าง ยาว * สูง ( ชม. )**

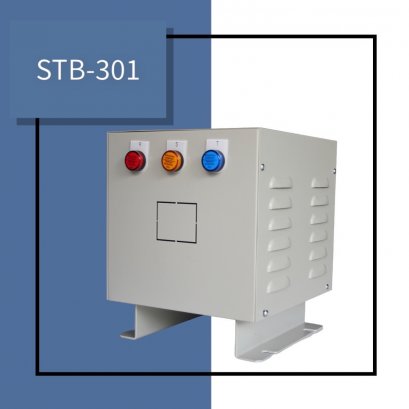

STB-301	1KVA.	1.5	2.8	2.6	*22 18* 20**	*28 25 * 30**
STB-301	1.5KVA.	2.2	4.3	4	*22 20* 20**	*28 25 * 30**
STB-301	2KVA.	3	5.7	5.2	*22 20 * 20**	*28 25 * 30**
STB-301	2.5KVA.	3.8	7.2	6.5	*22 20 * 20**	*28 25 * 30**

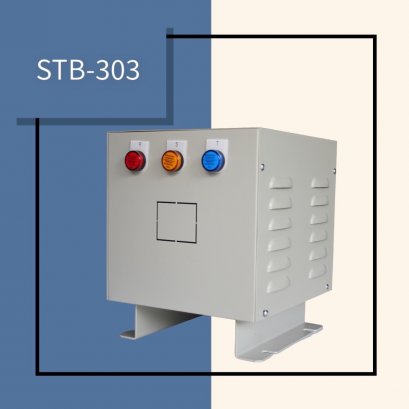

STB-303	3KVA.	4.6	8.6	8	*25 20 * 22**	*30 30 * 35**
STB-303	4KVA.	6	12	11	*25 22 * 22**	*30 30 * 35**
STB-303	5KVA.	7.6	15	13	*25 24 * 22**	*30 30 * 35**

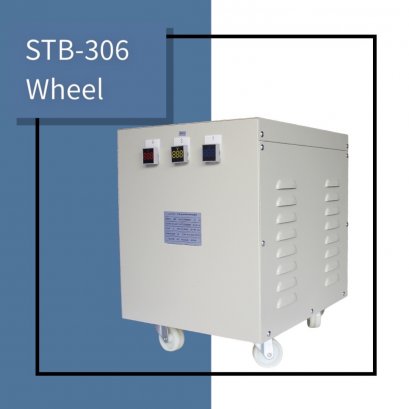

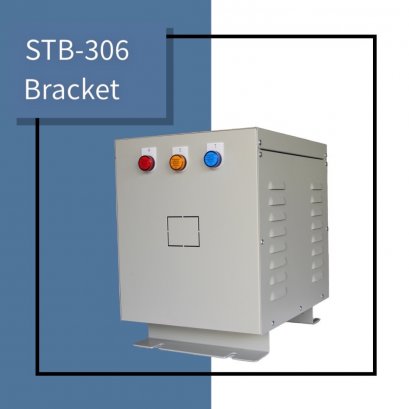

STB-306	6KVA.	9	18	16	*30 22 * 25**	*38 30 * 42**
STB-306	7KVA.	11	21	18	*30 24 * 25**	*38 30 * 42**
STB-306	8KVA.	12	23	21	*30 25 * 25**	*38 30 * 42**
STB-306	9KVA.	14	26	24	*30 26 * 25**	*38 30 * 42**
STB-306	10KVA.	15	29	27	*30 26 * 32**	*38 30 * 42**

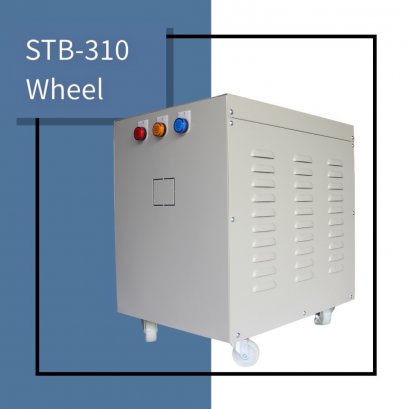

STB-310	12KVA.	18	35	31	*40 25 * 32**	*48 35* 50**
STB-310	15KVA.	23	43	40	*40 26* 32**	*48 35 * 50**
STB-310	16KVA.	24	46	42	*40 28 * 32**	*48 35* 50**
STB-310	18KVA.	28	52	48	*40 28 * 32**	*48 35* 50**
STB-310	20KVA.	30	58	53	*40 30 * 32**	*48 35* 50**
STB-310	22KVA.	34	64	58	*40 30 * 32**	*48 35* 50**
STB-310	25KVA.	38	72	66	*40 32 * 32**	*48 35* 50**
STB-320	30KVA.	46	87	79	*50 32 * 45**	*58 48 * 66**
STB-320	32KVA.	49	92	84	*50 34 * 45**	*58 48 * 66**
STB-320	35KVA.	53	101	92	*50 35 * 45**	*58 48 * 66**
STB-320	40KVA.	61	115	105	*50 36 * 45**	*58 48 * 66**
STB-320	45KVA.	68	130	118	*50 38 * 45**	*58 48 * 66**
STB-320	50KVA.	76	144	131	*50 40 * 45**	*58 48 * 66**
STB-330	55KVA.	84	158	144	*60 35 * 55**	*80 65 * 82**
STB-330	60KVA.	91	173	157	*60 38 * 55**	*80 65 * 82**
STB-330	65KVA.	100	188	170	*60 40 * 55**	*80 65 * 82**
STB-330	70KVA.	106	202	183	*60 42 * 55**	*80 65 * 82**
STB-330	75KVA.	114	217	197	*60 42 * 55**	*80 65 * 82**
STB-330	80KVA.	121	231	210	*60 44 * 55**	*80 65 * 82**
STB-330	85KVA.	129	245	223	*60 45 * 55**	*80 65 * 82**
STB-330	90KVA.	136	260	236	*60 48 * 55**	*80 65 * 82**
STB-350	100KVA.	152	288	262	*66 48 * 65**	*85 65 * 90**
STB-350	120KVA.	182	346	314	*66 50 * 65**	*85 65 * 90**
STB-350	130KVA	197	375	341	*66 52 * 65**	*85 65 * 90**
STB-350	150KVA.	230	433	394	*66 54 * 65**	*85 65 * 90**
STB-350	160KVA.	243	461	420	*66 56 * 65**	*85 65 * 90**
STB-360	180KVA.	274	520	472	*78 45 * 70**	*95 80 * 105**
STB-360	200KVA.	303	577	524	*78 48 * 70**	*95 80 * 105**
STB-380	250KVA.	380	722	656	*78 50 * 70**	*105 95 * 105**
STB-380	300KVA.	456	866	788	*78 52 * 70**	*105 95 * 105**
STB-380	350KVA.	532	1010	918	*78 56 * 70**	*105 95 * 105**
STB-1000	400KVA.	608	1155	1050	*98 60 * 90**	*140 110 * 135**
STB-1000	500KVA.	760	1443	1312	*98 65 * 90**	*140 110 * 135**

3P ISOLATE ราคาหม้อแปลงไฟฟ้า 3 เฟส ( ISOLATE TRANSFORMER )




รุ่น	ขนาด	INPUT 380V.	OUTPUT 200V.	OUTPUT 220V.	ขนาดหม้อแปลงเปลือย	ขนาดหม้อแปลงลงตู้
MODEL	KVA.	curent (Amps)	curent (Amps)	curent (Amps)	*กว้าง ยาว * สูง ( ชม. )**	*กว้าง ยาว * สูง ( ชม. )**
STB 301	1KVA.	1.5	2.8	2.6	*22 20 * 20**	*28 25 * 30**
STB 301	1.5KVA.	2.2	4.3	4	*22 21 * 20**	*28 25 * 30**
STB 301	2KVA.	3	5.7	5.2	*22 22 * 20**	*28 25 * 30**
STB 301	2.5KVA.	3.8	7.2	6.5	*22 22 * 20**	*28 25 * 30**
STB 303	3KVA.	4.6	8.6	8	*25 22 * 22**	*30 30 * 35**
STB 303	4KVA.	6	12	11	*25 24 * 22**	*30 30 * 35**
STB 306	5KVA.	7.6	15	13	*30 25 * 25**	*38 30 * 42**
STB 306	6KVA.	9	18	16	*30 25 * 25**	*48 35* 50**
STB 310	7KVA.	11	21	18	*40 25 * 32**	*48 35* 50**
STB 310	8KVA.	12	23	21	*40 26 * 32**	*48 35* 50**
STB 310	9KVA.	14	26	24	*40 28 * 32**	*48 35* 50**
STB 310	10KVA.	15	29	27	*40 28 * 32**	*48 35* 50**
STB 310	12KVA.	18	35	31	*40 29 * 32**	*48 35* 50**
STB 310	15KVA.	23	43	40	*40 30 * 32**	*48 35* 50**
STB 310	16KVA.	24	46	42	*40 30 * 32**	*48 35* 50**
STB 310	18KVA.	28	52	48	*40 30 * 32**	*48 35* 50**
STB 320	20KVA.	30	58	53	*50 28 * 45**	*58 48* 66**
STB 320	22KVA.	34	64	58	*50 29 * 45**	*58 48* 66**
STB 320	25KVA.	38	72	66	*50 30 * 45**	*58 48* 66**
STB 320	30KVA.	46	87	79	*50 32 * 45**	*58 48* 66**
STB 320	32KVA.	49	92	84	*50 34 * 45**	*58 48* 66**
STB 320	35KVA.	53	101	92	*50 35 * 45**	*58 48* 66**
STB 330	40KVA.	61	115	105	*60 40 * 55**	*80 65 * 82**
STB 330	45KVA.	68	130	118	*60 42 * 55**	*80 65 * 82**
STB 330	50KVA.	76	144	131	*60 46 * 55**	*80 65 * 82**
STB 330	55KVA.	84	158	144	*60 48 * 55**	*80 65 * 82**
STB 330	60KVA.	91	173	157	*60 50 * 55**	*80 65 * 82**
STB 330	65KVA.	100	188	170	*65 52 * 55**	*80 65 * 82**
STB 350	70KVA.	106	202	183	*66 40 * 65**	*85 65 * 90**
STB 350	75KVA.	114	217	197	*66 42 * 65**	*85 65 * 90**
STB 350	80KVA.	121	231	210	*66 44 * 65**	*85 65 * 90**
STB 350	85KVA.	129	245	223	*66 45 * 65**	*85 65 * 90**
STB 350	90KVA.	136	260	236	*66 46 * 65**	*85 65 * 90**
STB 350	100KVA.	152	288	262	*66 48 * 65**	*85 65 * 90**
STB 350	120KVA.	182	346	314	*66 50 * 65**	*85 65 * 90**
STB 350	130KVA	197	375	341	*66 52 * 65**	*85 65 * 90**
STB 360	150KVA.	230	433	394	*78 40 * 70**	*95 80 * 105**
STB 360	160KVA.	243	461	420	*78 42 * 70**	*95 80 * 105**
STB 360	180KVA.	274	520	472	*78 48 * 70**	*95 80 * 105**
STB 380	200KVA.	303	577	524	*78 50 * 70**	*105 90 * 105**
STB 380	250KVA.	380	722	656	*78 54 * 70**	*105 90 * 105**
STB 380	300KVA.	456	866	788	*78 56 * 70**	*105 90 * 105**
STB 380	350KVA.	532	1010	918	*78 58 * 70**	*105 90 * 105**
STB 1500	400KVA.	608	1155	1050	*98 70 * 90**	*140 110 * 135**
STB 1500	500KVA.	760	1443	1312	*98 75 * 90**	*140 110 * 135**
