หม้อแปลงไฟฟ้า

หม้อแปลงไฟฟ้าคืออะไร?

 หม้อแปลงไฟฟ้า (Transformer) คือ อุปกรณ์ที่ใช้ในการเปลี่ยนแปลงแรงดันไฟฟ้า โดยอาศัยหลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้า เพื่อให้เหมาะสมกับการใช้งานในระบบไฟฟ้าต่างๆ โดยหม้อแปลงไฟฟ้าสามารถเพิ่มหรือลดแรงดันไฟฟ้าได้ตามความต้องการ เช่น การส่งไฟฟ้าระยะไกลที่ต้องการแรงดันสูง หรือการจ่ายไฟฟ้าให้กับบ้านเรือนและอาคารที่ต้องการแรงดันต่ำ



ส่วนประกอบหลักของหม้อแปลงไฟฟ้ามีอะไรบ้าง?

 หม้อแปลงไฟฟ้าเป็นอุปกรณ์ที่มีบทบาทสำคัญในการส่งและจ่ายพลังงานไฟฟ้าในระบบไฟฟ้า ประกอบไปด้วยส่วนประกอบหลักดังนี้

1.แกนเหล็ก (Core): ทำหน้าที่เป็นตัวนำสนามแม่เหล็ก โดยทั่วไปทำจากแผ่นเหล็กซิลิคอนซึ่งมีคุณสมบัติในการลดการสูญเสียพลังงานจากการเหนี่ยวนำแม่เหล็ก
2.ขดลวดปฐมภูมิและทุติยภูมิ (Primary & Secondary Windings): ทำหน้าที่เป็นตัวเหนี่ยวนำแรงดันไฟฟ้าระหว่างปฐมภูมิ (ด้านขาเข้า) และทุติยภูมิ (ด้านขาออก) ขดลวดมักทำจากทองแดงหรืออะลูมิเนียม
3.น้ำมันหม้อแปลง (Transformer Oil): ใช้สำหรับระบายความร้อนและเป็นฉนวนไฟฟ้า เพื่อป้องกันการเกิดความร้อนสูงเกินไปและป้องกันการช็อตไฟฟ้า
4.ถังหม้อแปลง (Transformer Tank): ถังที่บรรจุหม้อแปลงทั้งหมด รวมทั้งน้ำมันหม้อแปลงเพื่อช่วยระบายความร้อนและป้องกันส่วนประกอบภายใน
5.ระบบระบายความร้อน (Cooling System): ใช้เพื่อป้องกันการสะสมความร้อนในหม้อแปลง ซึ่งอาจเป็นพัดลมหรือระบบระบายความร้อนด้วยน้ำมัน



หลักการทำงานของหม้อแปลงไฟฟ้าเป็นอย่างไร?

 หม้อแปลงไฟฟ้าทำงานบนหลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้า (Electromagnetic Induction) โดยทำหน้าที่เปลี่ยนแปลงแรงดันไฟฟ้าให้เหมาะสมกับการใช้งานในแต่ละสถานการณ์ กระบวนการทำงานหลักมีดังนี้

1.กระแสไฟฟ้าสลับที่ขดลวดปฐมภูมิจะสร้างสนามแม่เหล็กที่แกนเหล็ก
2.สนามแม่เหล็กนี้จะเหนี่ยวนำให้เกิดกระแสไฟฟ้าในขดลวดทุติยภูมิ
3.แรงดันไฟฟ้าที่ได้จากขดลวดทุติยภูมิจะแตกต่างไปตามจำนวนรอบของขดลวด โดยถ้าขดลวดทุติยภูมิมีจำนวนรอบมากกว่า จะได้แรงดันไฟฟ้าที่สูงขึ้น และในทางกลับกันหากจำนวนรอบน้อยกว่า ก็จะได้แรงดันไฟฟ้าต่ำลง



ประเภทของหม้อแปลงไฟฟ้ามีอะไรบ้าง และแตกต่างกันอย่างไร?

หม้อแปลงไฟฟ้ามีหลากหลายประเภทตามการใช้งาน แบ่งออกเป็นหมวดหลักๆ ดังนี้

1.หม้อแปลงไฟฟ้ากำลัง (Power Transformer): ใช้สำหรับการส่งไฟฟ้าระยะไกลในระบบไฟฟ้ากำลัง โดยรองรับการทำงานในระดับแรงดันไฟฟ้าสูง
2.หม้อแปลงไฟฟ้าแรงต่ำ (Distribution Transformer): ใช้ในการจ่ายไฟฟ้าให้กับผู้ใช้งานทั่วไป เช่น บ้านเรือน และอาคารพาณิชย์ โดยจะลดระดับแรงดันไฟฟ้าลงให้เหมาะสมกับการใช้งาน
3.หม้อแปลงเครื่องกล (Instrument Transformer): ใช้สำหรับการวัดกระแสและแรงดันไฟฟ้า เช่น หม้อแปลงกระแส (Current Transformer) และหม้อแปลงแรงดัน (Voltage Transformer)
4.หม้อแปลงแบบแห้ง (Dry-Type Transformer): ไม่มีน้ำมันเป็นฉนวน ใช้ในสถานที่ที่ไม่เหมาะสมกับการใช้น้ำมัน เช่น ภายในอาคาร

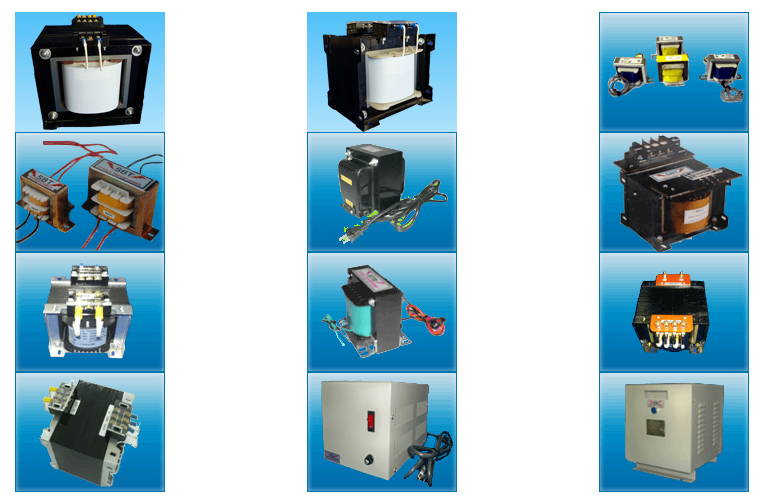

 หม้อแปลงไฟฟ้า



การเลือกใช้หม้อแปลงไฟฟ้าที่เหมาะสมควรพิจารณาอะไรบ้าง?

การเลือกหม้อแปลงไฟฟ้าควรพิจารณาปัจจัยหลักดังนี้

1.แรงดันไฟฟ้า: หม้อแปลงที่เลือกควรเหมาะสมกับระดับแรงดันไฟฟ้าที่ใช้ในระบบ
2.กำลังไฟฟ้า (kVA Rating): ควรเลือกหม้อแปลงที่มีกำลังเพียงพอต่อการใช้งาน โดยคำนึงถึงการขยายตัวในอนาคต
3.การระบายความร้อน: หม้อแปลงควรมีระบบระบายความร้อนที่เหมาะสมกับสภาพแวดล้อมการติดตั้ง เช่น ใช้น้ำมันหรือระบบระบายความร้อนด้วยอากาศ
4.มาตรฐานความปลอดภัย: หม้อแปลงควรผ่านการรับรองตามมาตรฐานความปลอดภัยต่างๆ เช่น IEC, IEEE



ข้อดีและข้อจำกัดของหม้อแปลงไฟฟ้าแต่ละประเภทคืออะไร?

หม้อแปลงแบบน้ำมัน (Oil-Filled Transformer)
-ข้อดี: ระบายความร้อนได้ดี ใช้ในระบบที่ต้องการพลังงานสูง
-ข้อจำกัด: มีความเสี่ยงในการเกิดไฟไหม้หากน้ำมันรั่วไหล

หม้อแปลงแบบแห้ง (Dry-Type Transformer)
-ข้อดี: ปลอดภัยจากการรั่วไหลของน้ำมัน เหมาะสำหรับติดตั้งในอาคาร
-ข้อจำกัด: ราคาสูงกว่าหม้อแปลงน้ำมัน และการระบายความร้อนน้อยกว่าหม้อแปลงน้ำมัน



 หม้อแปลง



การติดตั้งหม้อแปลงไฟฟ้าควรคำนึงถึงปัจจัยใดบ้าง?

1.สถานที่ติดตั้ง: ควรอยู่ในบริเวณที่ปลอดภัยจากความเสี่ยงต่างๆ เช่น ไฟไหม้ น้ำท่วม หรือการกระแทก
2.การระบายความร้อน: ต้องมีระบบระบายความร้อนที่เหมาะสมเพื่อป้องกันการสะสมความร้อน
3.ความปลอดภัย: ต้องมีมาตรการป้องกันไฟฟ้าลัดวงจรและป้องกันการเข้าถึงของผู้ที่ไม่เกี่ยวข้อง



การบำรุงรักษาหม้อแปลงไฟฟ้ามีขั้นตอนอย่างไร?

1.ตรวจสอบน้ำมันหม้อแปลง: ตรวจวัดระดับน้ำมันและคุณภาพของน้ำมันเป็นประจำ
2.ตรวจสอบระบบระบายความร้อน: ทำความสะอาดพัดลมและระบบระบายความร้อน
3.ตรวจวัดอุณหภูมิ: ควรตรวจวัดอุณหภูมิของหม้อแปลงอย่างสม่ำเสมอเพื่อตรวจสอบการทำงาน



การทดสอบประสิทธิภาพของหม้อแปลงไฟฟ้าทำได้อย่างไร?

การทดสอบประสิทธิภาพหม้อแปลงไฟฟ้าทำได้ผ่านกระบวนการต่างๆ เช่น
1.การทดสอบการไหลของไฟฟ้า (Load Test): ตรวจสอบการทำงานของหม้อแปลงภายใต้การใช้งานปกติ
2.การทดสอบความต้านทานของขดลวด (Winding Resistance Test): ตรวจสอบความสมบูรณ์ของขดลวด

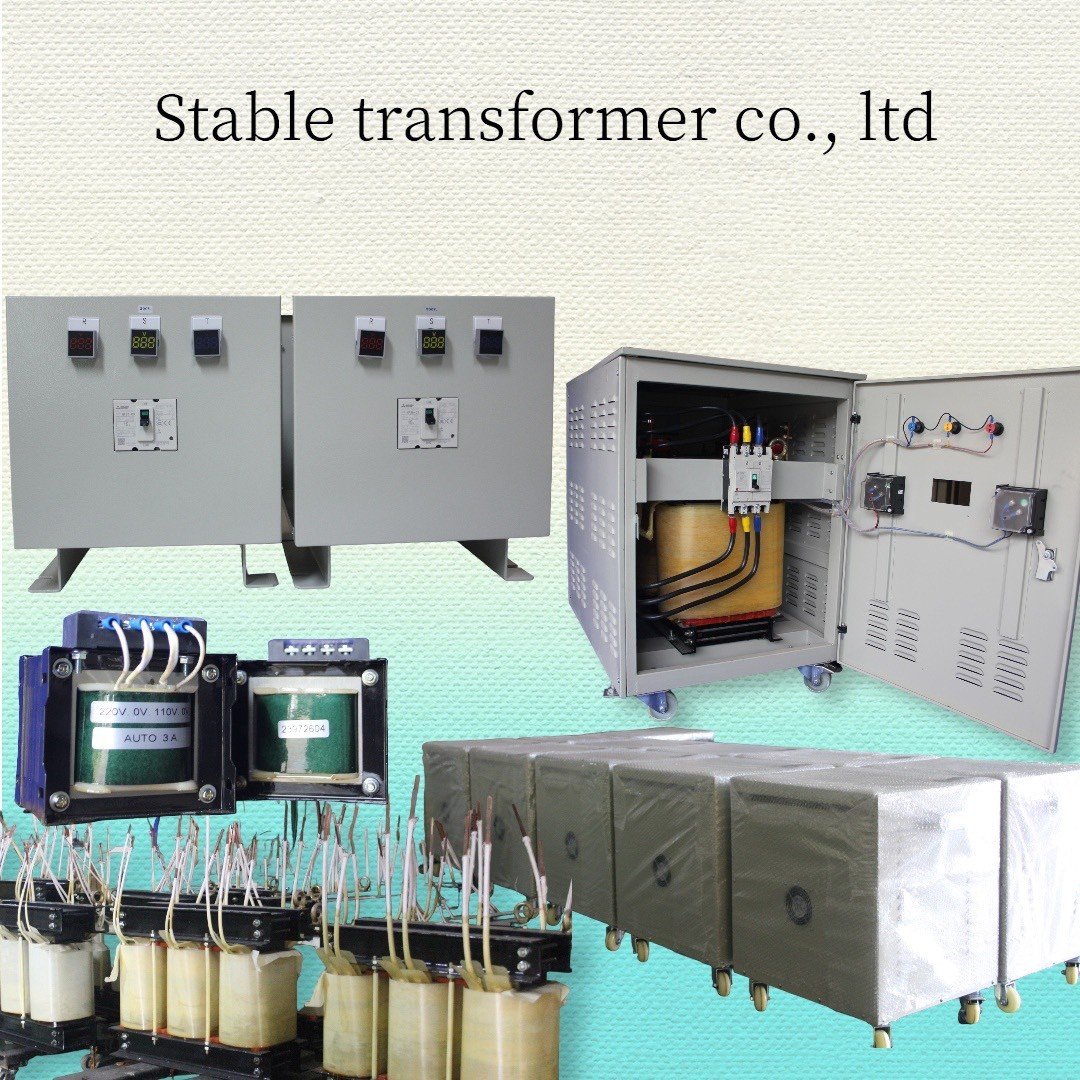

 หม้อแปลงไฟฟ้า 3 เฟส



ความปลอดภัยในการใช้งานหม้อแปลงไฟฟ้ามีอะไรบ้าง?

1.การติดตั้งระบบป้องกันไฟฟ้าลัดวงจร: ใช้ฟิวส์และสวิตช์ป้องกันการช็อต
2.การรักษาความสะอาด: ป้องกันฝุ่นหรือวัตถุแปลกปลอมที่อาจทำให้เกิดไฟลัดวงจร



แนวโน้มของเทคโนโลยีหม้อแปลงไฟฟ้าในอนาคตเป็นอย่างไร?

เทคโนโลยีหม้อแปลงไฟฟ้าในอนาคตมีแนวโน้มพัฒนาในด้านของ การใช้วัสดุใหม่ๆ ที่มีประสิทธิภาพสูงกว่าและลดการสูญเสียพลังงาน รวมถึงการพัฒนา หม้อแปลงดิจิทัล (Digital Transformer) ที่สามารถตรวจสอบและวิเคราะห์การทำงานได้แบบเรียลไทม์เพื่อเพิ่มประสิทธิภาพและความปลอดภัย

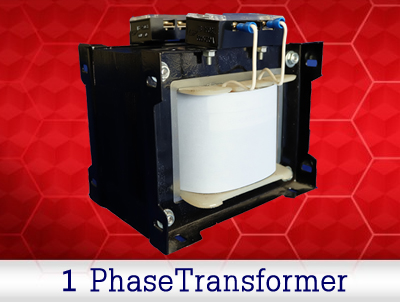

หม้อแปลงไฟฟ้า 1 เฟส    หม้อแปลงไฟฟ้า คืออะไร



ชมรายละเอียด หม้อแปลงไฟฟ้า 3 เฟส และ หม้อแปลงไฟฟ้า 1 เฟส เพิ่มเติม
